動滑車はなぜ2倍の力？仕組みとメリットをわかりやすく解説

動滑車とは、滑車が荷物と一緒に動くことで、重い物を少ない力で持ち上げられるしくみです。
本記事では、動滑車がなぜ「2倍の力」といわれるのか、その理由や仕組み、メリットについて解説していきます。
力がどのように分かれて働くのかという点を中心に、基本から順を追って整理します。
また、どのような場面でこのしくみが活用されているのかにも触れながら、動滑車の特徴を具体的に理解できる内容を紹介します。

動滑車の基本的な仕組みとは

動滑車は、少ない力で重い物を持ち上げるための仕組みで、荷物とともに動く点が定滑車との大きな違いです。
この構造により、理論上は必要な力を半分にできるという特徴があります。
ここでは、動滑車の基本構造と定滑車との違いを整理し、なぜ力が半分になるのかを、仕事の原理や支点・力点・作用点の関係とあわせて簡潔に解説します。

動滑車と定滑車の根本的な違い

動滑車と定滑車の違いは、軸が固定されているかどうかにあります。
定滑車は軸が固定されており、力の向きを変えることができる一方で、必要な力の大きさ自体は変わりません。
これに対して動滑車は軸が荷物とともに動くため、力が分散され、より小さな力で持ち上げることが可能になります。
図解で見ると、ロープの張り方や支える本数の違いが視覚的に理解しやすくなります。
なお、定滑車は構造が単純で扱いやすい反面、力を軽減できない点がデメリットといえます。

動滑車で力が半分になる理由

動滑車では、ひもが2本で重りを支える構造になっており、それぞれのひもに同じ大きさの張力が働きます。
そのため、重りにかかる重力は2本のひもに分散され、1本あたりが負担する力は半分になります。
運動方程式で考えると、重りに働く力のつり合いから、上向きの張力の合計が重力と等しくなるため、1本の張力は重力の半分と表せます。
このように、力が分散されることで、小さな力でも重りを持ち上げることが可能になります。

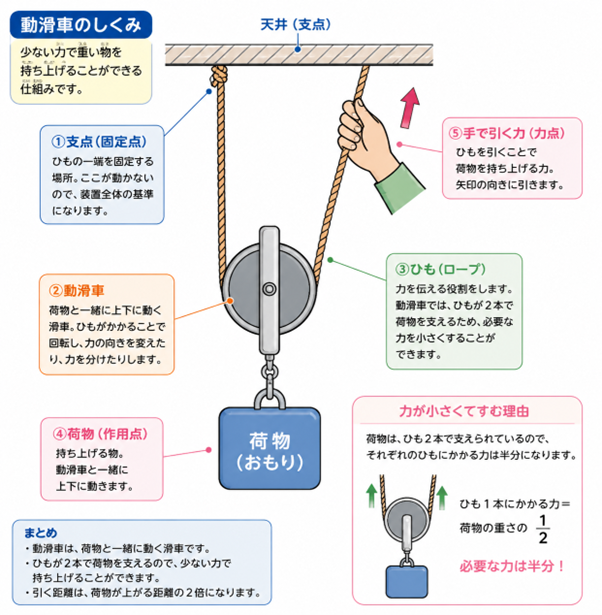

動滑車の構造と各部位の役割

動滑車は、「滑車本体」「ひも」「支点（固定する部分）」の組み合わせで成り立っています。
それぞれの役割を理解することで、なぜ力が小さくてすむのかが見えてきます。
まず滑車本体は、中央に軸をもつ車輪状の部品で、外周にはひもがはまる溝があります。
この部分が回転することで、ひもとの摩擦を減らし、力をスムーズに伝えることができます。
材質には金属や樹脂が使われることが多く、軽くて丈夫、かつ回転しやすい構造になっています。
次にひもは、力を伝える役割を担う重要な部分です。
人が引く力はひもを通じて滑車に伝わり、さらに荷物へと分配されます。
動滑車では、ひもが滑車を支えるようにかかるため、荷物の重さが2本のひもに分かれて支えられる形になります。
支点は、ひもの一端を固定する場所であり、装置全体の安定を保つ基準となる部分です。
天井やフックなどに固定されることで、ひもがしっかりと張られ、滑車の働きが成立します。
このように、滑車本体が回転して摩擦を減らし、ひもが力を分散して伝え、支点が全体を支えることで、動滑車は少ない力で重い物を持ち上げることを可能にしています。

動滑車のメリットとデメリット

動滑車は、少ない力で重い物を持ち上げられる便利な仕組みですが、使い方によっては不便さもあります。
ここでは、そのメリットとデメリットを整理し、実際の作業現場での活用例とあわせて分かりやすく解説します。

動滑車の3つの主要メリット

動滑車には、作業を効率化し安全性を高めるうえで大きく3つのメリットがあります。
まず1つ目は、小さな力で重い物を持ち上げられることです。
動滑車では荷物が2本のひもで支えられるため、理論上は必要な力が半分になります。
たとえば重さ20kgの荷物であれば、約10kg分の力で持ち上げることが可能です（摩擦などを考えない理想状態）。
これにより、人の力だけでは難しい作業も現実的になります。
2つ目は、作業者の負担軽減です。必要な力が小さくなることで、腕や腰への負担が大幅に減ります。
特に建設現場や倉庫作業のように繰り返し持ち上げ作業がある場合、疲労の蓄積を抑えられ、作業効率の向上にもつながります。
結果として、長時間の作業でも安定したパフォーマンスを維持しやすくなります。
3つ目は、安全性の向上です。無理な力を使わずに済むため、持ち上げ時のバランス崩れや落下のリスクを減らすことができます。
たとえば重い資材を人力で直接持ち上げる場合に比べ、動滑車を使うことでゆっくり安定して持ち上げられ、事故の防止につながります。
このように動滑車は、「力を小さくする」というシンプルな仕組みによって、作業のしやすさ・効率・安全性を同時に高めることができる実用的な道具です。

動滑車使用時のデメリットと注意点

動滑車にはいくつかのデメリットと注意点があります。
まず、ひもを引く距離が長くなる点です。
力は半分になる一方で、荷物を1m上げるには約2mひもを引く必要があります。
次に、設置の手間がかかることです。支点の確保や正しい取り付けが必要で、準備に時間がかかります。
さらに、摩擦による効率低下もあり、実際には理論通りに力が半分にならない場合もあります。
これらを踏まえ、使用時は滑車やひもの状態を確認し、安定した場所に正しく設置すること、そして十分な作業スペースを確保することが重要です。

身近な場所で見る動滑車の活用例

動滑車は特別な装置のように感じられますが、実は日常生活や産業現場のさまざまな場面で活用されています。
荷物の積み下ろしや建設作業など、重い物を扱う場面では欠かせない存在です。
ここでは、実際に目にする機会のある身近な使用例を取り上げながら、動滑車がどのように役立っているのかを具体的に見ていきます。
普段は意識しにくい仕組みにも注目し、その働きを理解していきます。

建設現場・工場での動滑車活用

建設現場や工場では、クレーン作業や重機による荷揚げに動滑車が広く使われています。
複数の滑車を組み合わせた滑車システムにより、大きな重量物でも少ない力で安定して持ち上げることが可能です。
特に玉掛け作業では、荷重が分散されることでワイヤーへの負担が軽減され、安全性の向上につながります。
また、作業者の負担を減らしつつ効率的に作業を進められる点も大きな利点です。

家庭・日常生活での動滑車の例

動滑車の原理は、家庭や日常生活の中にも身近に存在しています。
例えば物干しロープやブラインドの昇降装置では、少ない力で動かせる工夫が取り入れられています。
また、エレベーターのケーブルシステムには滑車が活用されており、動滑車と同様に力を効率よく伝える仕組みの一例として見ることができます。
普段は意識しにくいものの、動滑車の考え方はさまざまな場面で役立っています。

体育・運動器具での動滑車

ケーブルマシンやプーリーシステム、懸垂マシンなどの運動器具には、動滑車の原理が応用されています。
滑車を通して負荷を調整することで、無理のない力で動作を行え、狙った筋肉に効率よく刺激を与えることが可能です。
また、動きが安定しやすくなるため、フォームを保ちやすい点も特徴です。
このように動滑車は、安全性とトレーニング効果の向上に役立っています。

動滑車の計算方法と実践問題

動滑車の計算は、中学理科でつまずきやすいポイントの一つです。
力の大きさやひもを引く距離の関係を正しく整理することが求められます。
ここでは、動滑車に関する基本的な公式の使い方を確認しながら、実際の問題を通して解き方の流れを整理します。
さらに、よくある間違いや注意すべきポイントにも触れ、理解を深めていきます。

基本的な計算公式と考え方

動滑車では、重さWの物体を持ち上げるときに必要な力Fは、ひもが2本で支えるためF=W/2と表されます。
また、仕事の原理から、重りをdだけ上げるにはひもを2d引く必要があり、力と距離の関係は次のように整理できます。
W×d=F×2d
このように「力は半分・距離は2倍」とセットで考えることが理解のコツです。
公式は暗記するだけでなく、ひもが何本で支えているかを意識すると導きやすくなります。

実際の計算問題と解答例

例えば100Nの物体を動滑車で持ち上げる場合、ひもが2本で支えるため、必要な力は50Nと求められます。
まずは「何本のひもで支えているか」を確認し、それに応じて力の分担を考えることが基本です。
複数の滑車を組み合わせた場合も同様に、支えているひもの本数を数えることで必要な力を段階的に求められます。
最後に、力が小さくなる代わりに引く距離が長くなっているかを確認すると、計算ミスの検算として有効です。

よくある計算ミスと対策

動滑車の計算では、ひもの本数を数え間違えるミスが多く見られます。
また、実際には存在する摩擦を無視したまま考えてしまったり、Nやcmなどの単位換算を誤るケースも頻出です。
これらを防ぐには、図をもとにひもの本数を丁寧に確認し、条件に摩擦の有無が書かれているかをチェックすることが重要です。
さらに、計算前後で単位を必ず見直す習慣をつけることで、ミスを減らすことができます。

動滑車の選び方と使用上の注意点

動滑車を安全かつ効率的に使うためには、用途に合った適切な選び方と正しい扱い方が欠かせません。
耐荷重や材質、構造の違いによって性能は大きく変わるため、目的に応じた選定が重要です。
ここでは、安全性・効率性・耐久性の観点から、動滑車を選ぶ際のポイントと使用時の注意点を具体的に解説します。

用途に応じた動滑車の選定方法

動滑車を選ぶ際は、まず扱う荷重に対して十分な安全率を確保することが重要です。
一般に最大荷重の数倍の強度を持つものを選ぶことで、安全性が高まります。
材質は強度や軽さを考慮し、金属製かプラスチック製かを用途に応じて選択します。
また、滑車のサイズやひもの太さも荷重や使用環境に合わせて決定する必要があります。
これらの条件を総合的に判断することで、適切な選定が可能になります。

安全な使用のための注意点

動滑車を安全に使用するためには、事前の確認が欠かせません。
まず定期的に滑車本体やひもの摩耗・破損を点検することが欠かせません。
使用時には適正荷重を守り、無理な負荷をかけないことが重要です。
また、設置方法が正しいか、支点が安定しているかも必ずチェックします。
これらのポイントを徹底することで、事故のリスクを大きく減らすことができます。

よくある質問

動滑車について調べていると、「なぜ力が半分になるのか」「定滑車との違いは何か」など、共通した疑問に行き当たることが多くあります。
基本を理解していても、細かな仕組みや使い方で迷う場面は少なくありません。
ここでは、読者から寄せられることの多い質問を取り上げ、実用的な視点で整理していきます。
疑問点をまとめて確認できる内容として活用できます。

動滑車はなぜひもを引く距離が2倍になるの？

動滑車でひもを引く距離が2倍になるのは、仕事の原理（力×距離＝一定）とエネルギー保存の法則に基づいています。
動滑車では荷物が2本のひもで支えられるため、必要な力は半分になります。
ただし仕事の原理（力×距離＝一定）により、力が半分になった分だけ引く距離は2倍になります。
たとえば、重い荷物を持ち上げるとき、通常は大きな力で短い距離を動かしますが、動滑車を使うと小さな力でその代わりに長い距離を引くことになります。
このように、力を小さくする代わりに距離を増やすことで、全体の仕事量を一定に保っているため、ひもを引く距離が2倍になるのです。

動滑車を手作りで作ることはできますか？

はい、動滑車は身近な材料で簡単に作ることができます。
小型のプーリーや丈夫なひも、フックなどを用意し、荷物と一緒に動くように滑車を取り付ければ基本的な構造が再現できます。
理科の実験や自由研究では、ペットボトルやS字フックを活用する方法も一般的です。
ただし、ひもの強度や固定部分の安定性を確認し、無理な重さをかけないよう注意することが大切です。

動滑車と定滑車はどちらが便利？

動滑車と定滑車のどちらが便利かは用途によって異なります。
重い物を少ない力で持ち上げたい場合は動滑車が適しており、作業の負担を軽減できます。
一方で、力の向きを変えたいだけなら定滑車が有効で、高い位置から下に引くといった操作がしやすくなります。
例えば荷揚げ作業では動滑車、井戸や旗の昇降では定滑車というように、目的に応じて使い分けることが重要です。

動滑車の効率が100%にならないのはなぜ？

動滑車の効率が100％にならないのは、さまざまな損失が生じるためです。
滑車とひもの間の摩擦や、ひも自体や滑車の重さが余分な負荷となり、理想通りに力が伝わりません。
さらに空気抵抗もわずかに影響します。
効率を高めるには、摩擦の少ない滑車を使う、ひもを軽く丈夫なものにする、装置を正しく設置するといった工夫が有効です。

まとめ

本記事では、動滑車の基本的な仕組みと特徴、実際の活用例や計算方法について解説しました。
動滑車は荷物を2本のひもで支える構造により、必要な力を半分にできる一方、仕事の原理により引く距離は2倍になるという性質を持っています。
この仕組みによって、少ない力で重い物を持ち上げることが可能になります。
また、メリット・デメリットや使用時の注意点を理解することで、より安全かつ効率的に活用できることも確認しました。
動滑車は建設現場や日常の作業など、さまざまな場面で役立つ実用的な道具です。
今回の内容を通して、動滑車の原理と使い方の基本がつかめたはずです。
仕組みを正しく理解することで、実際の問題や作業にも応用しやすくなります。
ぜひ身近な場面や学習の中で活かし、さらに理解を深めていきましょう。
